equistatics Orthometer

Zur Überprüfung der Barhufe anhand des Lichtspaltprüfverfahrens

310,00 € inkl. MwSt.

zzgl. Versand 7,69 € · Lieferzeit 5–7 Werktage · DHL Paket 5 kg · mit Sendungsverfolgung · versichert bis 500 €

Sichere Bestellung · bezahlen mitPayPal

Wähle deine Farbe

Lichtspaltprüfverfahren

Was das Auge übersieht,
zeigt der Lichtspalt.

Kleine Imbalancen der Hufbodenfläche sind mit bloßem Auge kaum zu erkennen – und können langfristig zu Fehlbelastungen führen, die sich auf Haltung, Bewegung und Hufmechanismus auswirken. Der equistatics Orthometer macht sie sichtbar – vor der Bearbeitung, beim fertigen Ergebnis und bei jeder Zwischenkontrolle.

  • Vorder- & Hintergliedmaßen
  • Carbonfaser-Kunststoff
  • Edelstahl-Rändelschrauben
  • In kleiner Stückzahl gefertigt
  • Lernarena inklusive
Was das Auge übersieht,
zeigt der Lichtspalt.

Handlich: ca. 19 × 44 × 24 cm
vormontiert geliefert

Deine Vorteile

  • Imbalancen erkennen, bevor sie zum Problem werden
  • Mehr Sicherheit bei jeder Hufbearbeitung
  • Weniger Rätselraten bei der Hufbalance
  • Mehr Vertrauen in das eigene Bearbeitungsergebnis
  • Unterstützung einer gleichmäßigeren Hufbelastung
  • Bessere Grundlage für eine gesunde Bewegung
  • Kontrollmöglichkeit zwischen den Bearbeitungsterminen
  • Signale erkennen, bevor dein Pferd kompensieren muss
Rechtes Vorderbein im Stand von hinten, der Huf steht plan auf dem Boden: Gelenkspalten innen und außen gleich weit, Bänder und Hornkapsel gleichmäßig belastet.Rechtes Vorderbein im Stand von hinten, der Huf steht auf dem Boden: Die Außenwand ist zu hoch, das Hufbein steht schräg, die Gelenkspalten sind außen eng und innen weit, die Seitenbänder innen gedehnt.
Angehobenes rechtes Vorderbein mit Orthometer, Draufsicht: Die Prüfplatte liegt von außen bis innen plan am Tragrand an.Angehobenes rechtes Vorderbein mit Orthometer, Draufsicht: Die Platte berührt zuerst die etwas zu hohe Außenwand, innen fällt Licht durch einen feinen keilförmigen Spalt.Angehobenes rechtes Vorderbein mit Orthometer, Draufsicht: Die Platte berührt nur die zu hohe Außenwand, innen fällt Licht durch einen keilförmigen Spalt.
1
Bänder innen überdehntInnen öffnen sich die Gelenkspalten – Seitenbänder und Bandstrukturen werden gedehnt und gezerrt.

innensteht auf dem Bodenaußen

Interaktiv

Vergleiche die Zustände.
Sieh, was ein Lichtspalt verrät.

Was eine zu hohe Außenwand im Stand anrichtet, wie sich der Huf verhält, wenn du ihn anhebst – und wo du den Lichtspalt abliest.

Im Stand – das spürt dein Pferd

Wo es im Stand wehtun kann

Die Außenwand ist deutlich zu hoch: Das Hufbein steht schräg – Gelenke, Bänder und Hornkapsel müssen den Höhenunterschied bei jeder Belastung ausgleichen:

Höhe der Außenwand

KI-Darstellung nach anatomischer Vorlage, Orthometer aus den Konstruktionsdaten: rechtes Vorderbein von hinten – außen rechts, innen links. Wirkung zur Verdeutlichung übertrieben.

Im Detail

Durchdacht bis zur letzten Schraube

Tippe auf die Punkte. Jedes Orthometer fertige ich in kleiner Stückzahl – aus carbonfaserverstärktem Kunststoff, montiert mit Edelstahl-Rändelschrauben.

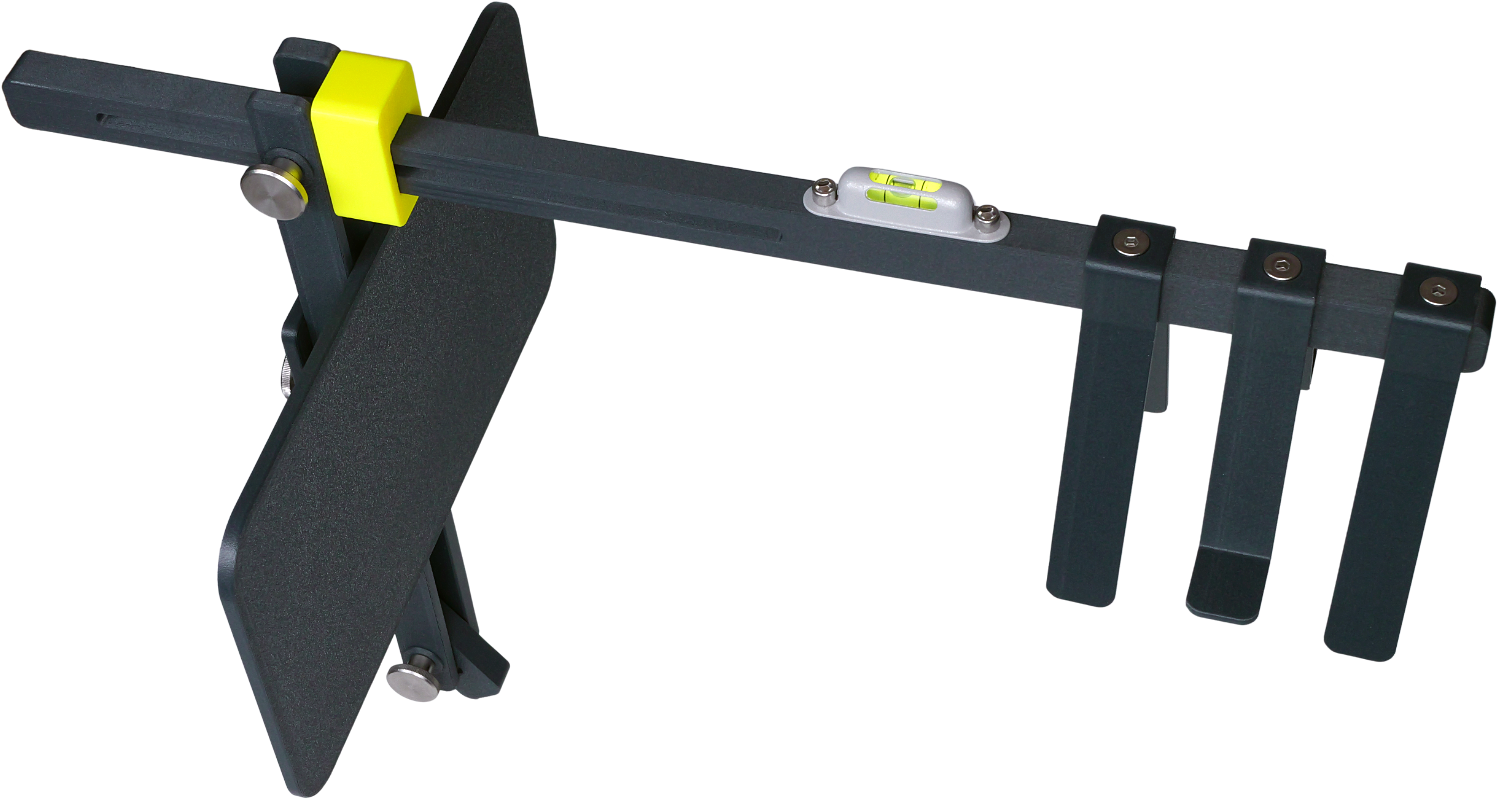

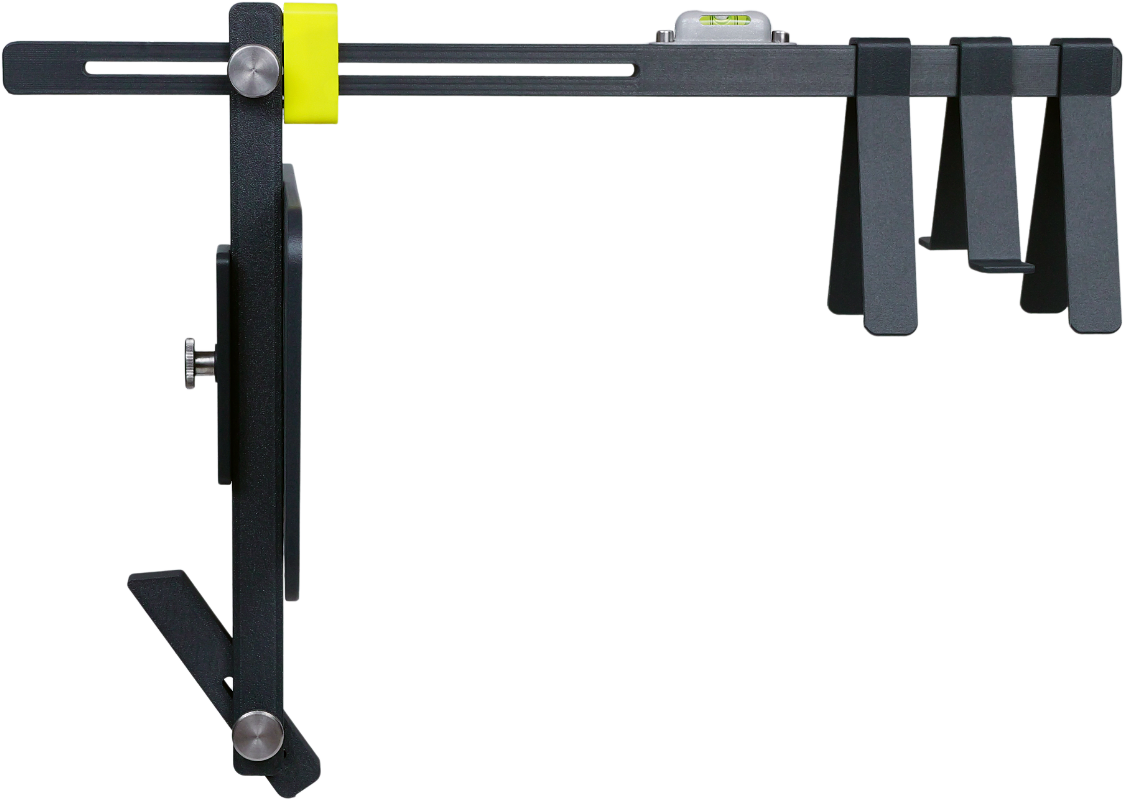

equistatics Orthometer in Dunkelgrau, Seitenansicht mit allen Bauteilen
11 / 7

Prüfplatte

An ihr zeigt sich der Lichtspalt. Sie wird an die Hufbodenfläche angesetzt – ohne Druck und ohne zu verkanten.

Antippen wählt die Farbe in der Kaufbox oben.

  1. Prüfplatte: An ihr zeigt sich der Lichtspalt. Sie wird an die Hufbodenfläche angesetzt – ohne Druck und ohne zu verkanten.
  2. Anlegearm: Das Rückgrat des Orthometers: Auf ihm sitzen Fixierblock, Libelle und die Klammern.
  3. Fixierblock: Gleitet auf dem Anlegearm und hält deine Einstellung. Beim Zusammenbau zeigen seine Magnete nach hinten.
  4. Libelle: Die kleine Wasserwaage auf dem Anlegearm hilft dir, das Orthometer sauber auszurichten.
  5. Fixier- & Andrückklammern: Sie legen sich an die Gliedmaße an und halten das Orthometer ruhig in Position.
  6. Hinterer Anlegearm: Für den Umbau zur Messung an den Hintergliedmaßen.
  7. Rändelschrauben aus Edelstahl: Alle Verschraubungen werden nur handfest angezogen – so verstellst und baust du das Orthometer von Hand um.

Bezeichnungen wie in der Lernarena-Lektion „Zusammenbau des Orthometers“.

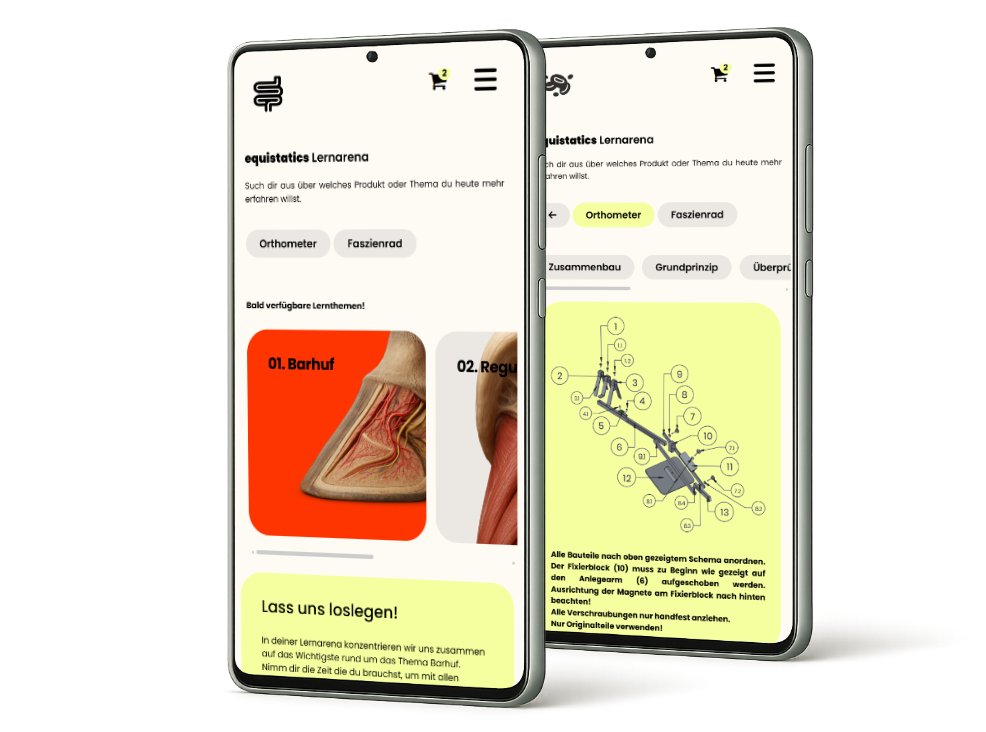

Im Kaufpreis enthalten

Die Lernarena zeigt dir jeden Handgriff

  • 14 Lektionen
  • ca. 75 Minuten
  • Teilnahmebestätigung
  • Als App installierbar
1Grundlagen4 Lektionen
  • Willkommen & Kursüberblick
  • Zusammenbau des Orthometers
  • Grundprinzip der Messung
  • Wissenscheck: Grundlagen
2Messung an den Vordergliedmaßen2 Lektionen
  • Huf aufnehmen & Prüfplatte einstellen
  • Ansetzen & Lichtspalt ablesen
3Messung an den Hintergliedmaßen3 Lektionen
  • Umbau für die Hintergliedmaßen
  • Aufheben & Ansetzen an der Hintergliedmaße
  • Wissenscheck: Messung
4Lichtspalt beurteilen4 Lektionen
  • Beurteilung in der Draufsicht (medial / lateral)
  • Beurteilung in der Seitenansicht (dorsal / palmar)
  • Typische Fehlerquellen
  • Abschlusstest: Beurteilung
5Dokumentation1 Lektion
  • Kontrollblatt: Balance dokumentieren

Außerdem in der Lernarena

Die Lernarena ist wie eine App installierbar – in Chrome oder Edge über „App installieren“, ohne App Store.

Handgefertigt

Gebaut für den Stallalltag

Maße (H × B × T)
ca. 19 × 44 × 24 cm
Material
PETG-CF & PETG
Fertigung
FDM-3D-Druck
Lieferzustand
vormontiert
Lieferumfang
Orthometer + Lernarena
Pflege
feucht abwischen

Weiterdenken

Sicher werden mit dem Orthometer Coaching

53 persönliche Coachingtage in 12 Monaten – Praxis im echten Berufsalltag.

Zum Coaching

Sicherheit, Grenzen und Verantwortlichkeit

  • Das equistatics Orthometer ist kein medizinisches Diagnosegerät.
  • Der Orthometer ersetzt keine Erfahrung, sondern ergänzt sie – jedes Pferd ist individuell.
  • Ergebnisse sind situationsabhängig (Stand, Untergrund, Kooperationsgrad, Hufzustand).
  • Bei Schmerzen, deutlicher Lahmheit, starken Fehlstellungen: Tierarzt oder qualifizierte Fachperson hinzuziehen.
  • Nicht mit Gewalt anlegen, nicht verkanten, keine Druckausübung.
Produktnameequistatics Orthometer
BeschreibungPrüfwerkzeug für die Barhufbearbeitung
VoraussetzungGrundkenntnisse der Hufanatomie und des Bewegungsapparates
Lieferumfang1× equistatics Orthometer
1× Online-Zugang equistatics Lernarena
Lieferzustandvormontiert
Lernarena-ZugangPasswortgeschützter Online-Bereich – der Kurs „equistatics Orthometer“ ist im Kaufpreis enthalten. Weitere Lernthemen haben eigene Zugangsbedingungen (siehe Beschreibung)
Nach dem Kauf bekommst du per E-Mail einen Link, über den du dein Passwort festlegst
Lernarena als AppAuf Desktop und Android-Smartphone installierbar – ohne App Store
In Google Chrome oder Microsoft Edge im Menü (drei Punkte oben rechts) „App installieren“ bzw. „Zum Startbildschirm hinzufügen“ wählen
MaterialPETG-CF (carbonfaserverstärkter Kunststoff)
PETG
FertigungsverfahrenFDM-3D-Druck
Maße (H×B×T)ca. 19,0 × 44,0 × 24,0 cm
PflegeMit feuchtem Tuch reinigen, anschließend trocknen
AufbewahrungTrocken lagern, vor dauerhafter UV-Strahlung und Hitze schützen
VersandDHL
Lieferzeit5–7 Werktage
HerstellerThomas Beiwinkler

Alle Bauteile als Ersatzteil

Jede Karte zeigt ein Bauteil deines Orthometers – mit Position aus der Lernarena, Anzahl und dem passenden Ersatzteil im Shop. Tippe auf eine Nummer in der Zeichnung, und die Karte dazu wird markiert.

Explosionsansicht des equistatics Orthometers: alle Bauteile auseinandergezogen, mit Positionsnummern 1 bis 13

Tippe auf eine Nummer – die passende Karte wird markiert.

Alle Verschraubungen nur handfest anziehen. Nur Originalteile verwenden!
